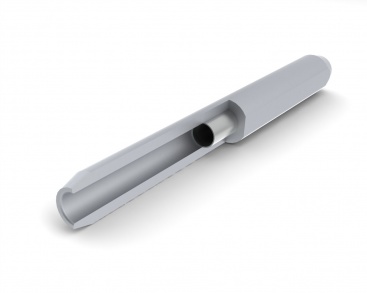

Jungiamieji presuojami gnybtai SASUS
Gnybtai SASUS naudojami sujungti padidinto stiprumo plieno-aliuminio laidus. Laido plieninė dalis sujungiama presavimo metodu.
 |
 |
|

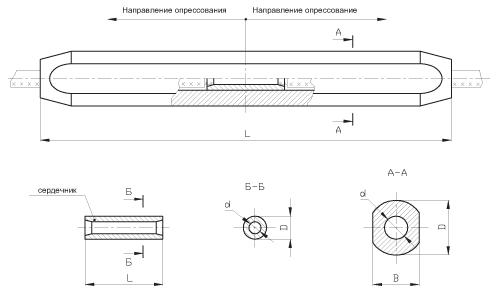

Tipas |
Gnybto detalė |
Išmatavimai, mm |
Svoris, kg |
Laidams GOST 839-80, laido skresmuo, mm2 |
Sukabinto laido tvirtumas, kN |
Presavimo matrica |
|||
|
D |
D |
B |
L |
||||||
|
SASUS-70-1 |
korp. šerdis |
21,0 16,5 |
50 24 |
42 - |
370 70 |
1,56 |
70/72 |
87,183 |
А-43 MSH-2А-19,5; S-20 |
|
SASUS-95-1 |
korp. šerdis |
29,0 24,5 |
58 32 |
47 - |
390 90 |
2,03 |
95/141 |
162,697 |
А-48 MSH-27; S-27 |
|
SASUS-185-1 |
korp. šerdis |
29,0 24,5 |
55 32 |
46 - |
510 90 |
2,23 |
185/128 |
165,434 |
А-46 MSH-27; S-31,5 |
|
SASUS-300-1 |
korp. šerdis |
33,5 30,0 |
65 38 |
55 - |
420 120 |
2,75 |
300/204 |
25,612 |
А-56 MSH-31,2; S-31,5 |
|
SASUS-500-1 |
korp. šerdis |
44,0 38,5 |
75 50 |
63 - |
600 200 |
5,30 |
500/336 500/336 |
41,998 |
А-64 MSH-41,6; S-42 |
