Jungiamieji presuojami gnybtai SAS
Naudojami sujungti aliuminio ir plieno-aliuminio laidams, kurių skerspjūvis nuo 185 mm2. Gnybtų korpusas gaminamas iš specialaus profilio vamzdžių.
Tipas |
Gnybto detalė |

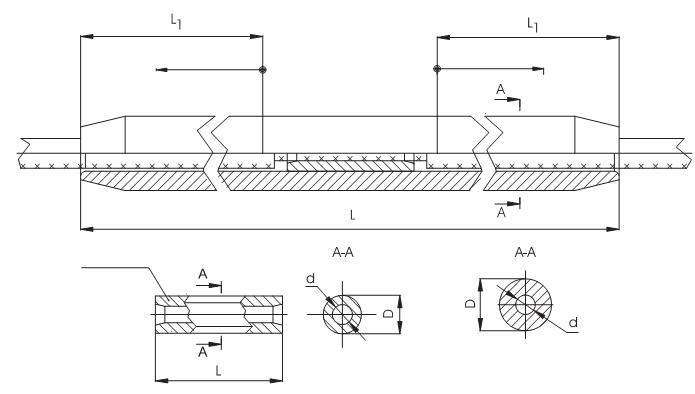

Išmatavimai, mm |
Svoris, kg |
Laido skresmuo, mm2 |
Sukabinto laido tvirtumas, kN |
Presavimo matrica |
||||
B |
d |
D |
L |
L1 |
||||||
SAS-240-1 |
korp. |
44 |
25 |
52 |
540 |
215 |
2,33 |
185/24; 185/29; 205/27; 240/32 |
52,2; 55,8; 57,3; 67,5 |
А-44 |
Šerdis |
20 |
11,5 |
25 |
80 |
- |
S-21 |
||||
SAS-240-2 |
korp. |
44 |
25 |
52 |
540 |
215 |
240/39; 185/43 |
72,8; 69,9 |
А-44 |
|
Šerdis |
22 |
14,5 |
28 |
80 |
- |
S-22 |
||||
SAS-240-3 |
korp. |
44 |
25 |
52 |
540 |
215 |
240/56 |
88,4 |
А-44 |
|
Šerdis |
23 |
16,5 |
28 |
80 |
- |
S-23 |
||||
SAS-330-1 |
korp. |
44 |
28 |
54 |
580 |
230 |
2,44 |
300/39; 300/48; 330/43 |
81,5; 90,5; 93,4 |
А-46 |
Šerdis |
22 |
14,5 |
28 |
80 |
- |
S-22;S-23; S-22 |
||||
SAS-400-1 |
korp. |
44 |
28 |
54 |
580 |
230 |
330/30; 400/18; 400/22 |
79,9; 77,0; 85,6 |
А-46 |
|
Šerdis |
20 |
11,5 |
26 |
80 |
- |
S-21 |
||||
SAS-300-1 |
korp. |
44 |
28 |
54 |
580 |
230 |
2,52 |
300/66; 300/67 |
105,7; 113,6 |
А-46 |
Šerdis |
26 |
18,5 |
32 |
90 |
- |
S26 |
||||
SAS-400-2 |
korp. |
50 |
31,5 |
58 |
660 |
275 |
3,22 |
400/93 |
156,3 |
А-50 |
Šerdis |
28 |
20 |
24 |
90 |
- |
S-29 |
||||
SAS-500-1 |
korp. |
50 |
31,5 |
58 |
660 |
275 |
3,12 |
400/51; 400/64; 450/56 |
108,4; 116,2; 118,2 |
А-50 |
Šerdis |
23 |
16,5 |
28 |
80 |
- |
S-23 |
||||
SAS-500-2 |
korp. |
50 |
31,5 |
58 |
660 |
275 |
500/264 500/27 |
100,9; 101,2 |
А-50 |
|
Šerdis |
20 |
11,5 |
26 |
80 |
- |
S-21 |
||||
SAS-500-3 |
korp. |
56 |
35 |
65 |
750 |
315 |
4,22 |
500/64 |
133,4 |
А-56 |
Šerdis |
23 |
16,5 |
28 |
80 |
- |
S-23 |
||||
SAS-600-1 |
korp. |
56 |
35 |
65 |
750 |
315 |
4,32 |
550/71; 600/72 |
149,5; 165,4 |
А-56 |
Šerdis |
26 |
18,5 |
32 |
90 |
- |
S-26 |
||||
SAS-650-1 |
korp. |
65 |
41 |
75 |
800 |
340 |
6,63 |
650/79 |
180,4 |
А-66 |
Šerdis |
28 |
20 |
34 |
90 |
- |
S-29 |
||||
SAS-1200-1 |
korp. |
- |
49 |
75 |
770 |
320 |
6,30 |
1200-67 |
321,4 |
МSH-65 |
Šerdis |
- |
17,5 |
30 |
85 |
- |
МSH-26 |
