Jungiamieji įžeminimo gnybtai PAM
GNYBTAS PAM
Perėjimui nuo varinių laidų į aliumininius.

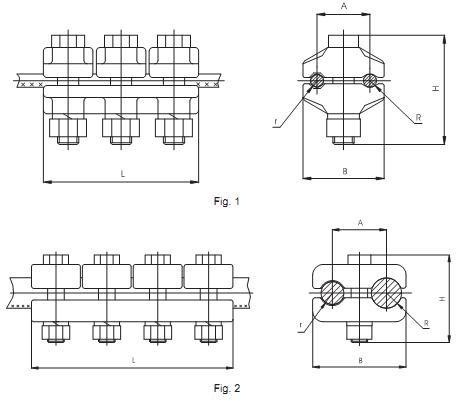

Tipas |
Pvz. |
Laido skresmuo, mm2 GOST839-80, |
Laido diametras, mm |
Išmatavimai, mm |
Svoris, kg
|
||||||
M |
А, АКP; АN, АNKP, АZ, АZKP; АS, АSKP, АSKS, АSК |
Cu | Al, St-AL |
A |
B |
H |
L |
R |
|||
PАM-2-1 |
1 |
16; 25; 35 |
16; 25; 35; 50; 70; 16/2,7; 25/4,2; 35/6,2; 50/8.0; 70/11 |
5.1-7.5 |
5,1-11.4 |
30 |
46 |
62 |
88 |
6.0 |
0,475 |
PАM-3-1 |
50; 70 |
95; 120; 70/72; 95/16; 120/19; 120/27 |
9.0-10.7 |
12,3-15.4 |
37 |
56 |
79 |
102 |
7.5 |
0,719 |
|
PАM-4-1 |
95; 120 |
150; 185; 240; 95/141; 120/27; 150/19; 150/24; 150/34; 185/24; 185/29; 185/43; 205/27 |
12.6-14.0 |
15,4-20,0 |
40 |
65 |
84 |
112 |
9.0 |
0,946 |
|
PАM-5-1 |
150; 185 |
240; 300; 350; 185/128; 240/32; 240/39; 240/56; 300/39; 300/48; 300/66; 300/67; 330/30 |
15.8-17.6 |
20,0-24,8 |
45 |
75 |
84 |
124 |
11.0 |
1,032 |
|
PАM-6-1 |
2 |
240; 300 |
400; 450; 500; 550; 330/30; 330/43; 300/204; 400/18; 400/22; 400/51; 400/64; 400/93; 450/56; 500/26; 500/27; 500/64 |
19.9-22.1 |
24,8-30,6 |
52 |
90 |
84 |
194 |
14.5 |
2,021 |
