Polimeriniai izoliatoriai STAN-6-110

Strypiniai atraminai polimeriniai izoliatoriai skirti aukštos įtampos 110kV.





"STAN" - atraminis polimerinis izoliatorius su monolitine šerdimi ir apsauginiu silikono apvalkalu

"6" - Izoliatorių suardanti mechaninė apkrova, kN

"110" - Vardinė įtampa, kV

"A, B,V" - flanšų atlikimo modifikacijos indeksas

"4" - užterštumo lygis pagal GOST

"UHL" - aplinkos poveikis pagal GOST

 1- vietos kategorija pagal GOST

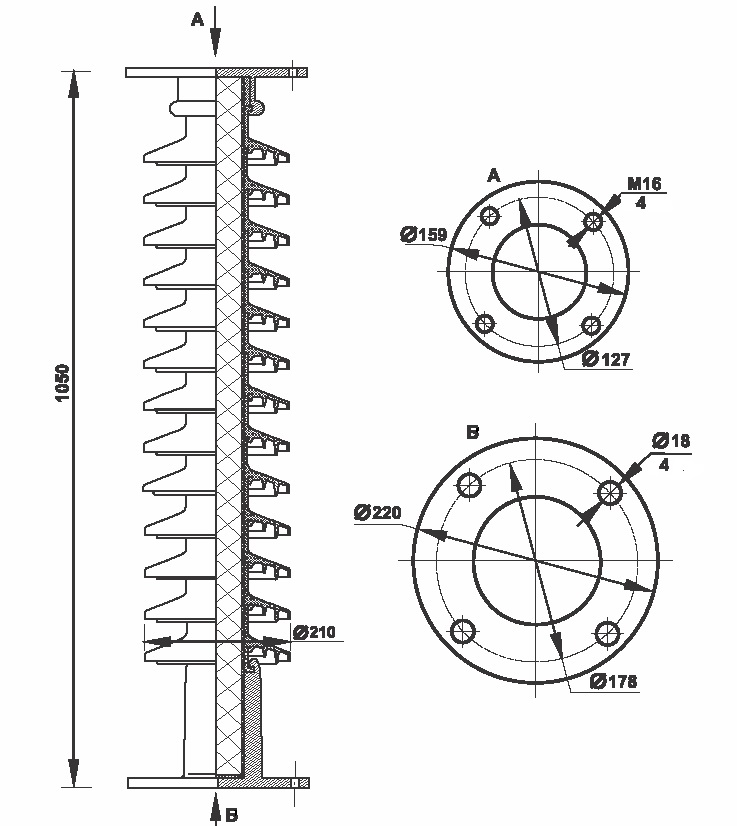

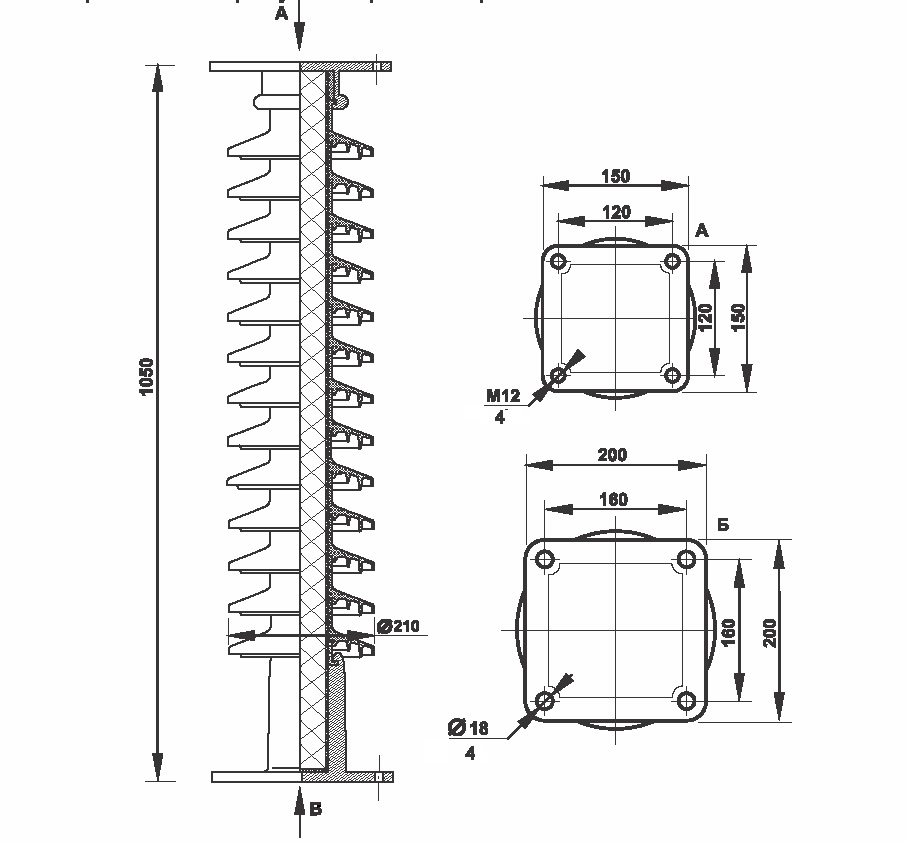

STAN-6-110-А-4 UHL1	STAN-6-110-B-4 UHL1	STAN-6-110-V-4 UHL1



Izoliatoriaus tipas	STAN-6-110-А-4	STAN-6-110-B-4	STAN-6-110-V-4
Vardinė įtampa, kV	110	110	110
Max darbinė įtampa, kV	126	126	126
Impulso įtampa, kV	450	450	450
50% iškrovos įtampa 50 Hz dažniu, sausoje ir drėgnoje aplinkoje, kV	110	110	110
Užterštumas, mkCm	10	10	10
Izoliatorių suardanti mechaninė apkrova, kN	6	6	6
Minimalus atsparumas sukimui, kNxm	1	1	1
Statybinis aukštis, mm, H	1050	1050	1100
Nuotėkio kelio ilgis, cm	280	280	280
Tvirtinimo išmatavimai, viršutinis flanšas, mm	D127х4. М16	120х120 4. М12	160х160 4. D18
Tvirtinimo išmatavimai, apatinis flanšas, mm	D178х4. D18	160х160 4. D18	160х160 4. D18
Svoris, kg	23	24	25,5
