Полимерные шинные опоры на 35 кВ
Шинные опоры наружной установки типа ШОП-35-В для крепления и поддержания двух полых проводов гибкой ошиновки в открытых распределительных устройствах (ОРУ) напряжением 35кВ переменного тока частотой до 60 Гц. Шинные опоры изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15543.1-89 и ГОСТ 15150-69, при этом:
- высота над уровнем моря не более 1000 м;
- толщина корки льда не более 20 мм;
- скорость ветра при гололеде до 15 м/с;
- скорость ветра при отсутствии гололеда до 40 м/с;
- верхнее значение температуры окружающего воздуха плюс 40°С;
- нижнее значение температуры окружающего воздуха минус 60°С.
Окружающая среда невзрывоопасная, содержание коррозионно-активных агентов должно соответствовать атмосфере I и II по ГОСТ 15150-69.
Расшифровка условного обозначения шинной опоры:
ШОП - Х1 - Х2X3 - Х4 УХЛ 1,
ШОП -товарный знак шинных опор,Х1 -номинальное напряжение в кВ,
Х2 - индекс обозначающий типоисполнение шинной опоры (В- для крепления двух полых проводов),
X3- условный диаметр провода,
Х4- степень загрязнения по ГОСТ9920,
УХЛ - климатическое исполнение по ГОСТ 15150,
1- категория размещения по ГОСТ15150
Технические характеристики
Номинальное напряжение, кВ | 35 |
Наибольшее рабочее напряжение, кВ | 40.5 |
Испытательное напряжение полного грозового импульса, кВ | 190 |
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ | 42 |
при удельной поверхностной проводимости слоя загрязнения, мкСм | 20 |
Минимальная разрушающая сила на изгиб, кН, не менее | 10 |
Минимальный разрушающий крутящий момент, не менее, кН*м | 1 |
Длина пути утечки не менее, см | 95 |
Наибольший пик номинального кратковременновыдерживаемого тока( ток электродинамической стойкости), кА | 31.5 |
Допустимое тяжение шин в горизонтальной плоскости шинных опор в месте крепления шин, Н | 1480 |
Кол-во проводов в шинодержателе | 2 |

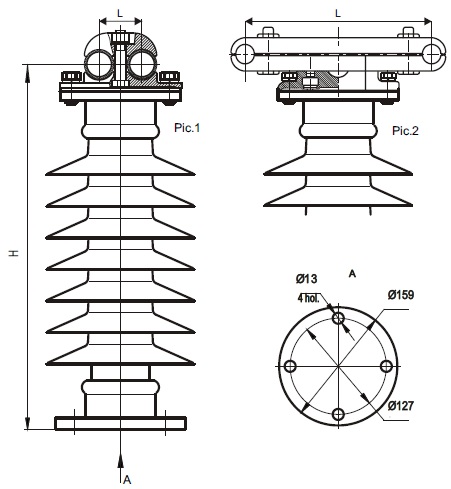

Установочный размер нижнего фланца, мм | см.табл. |
Вес, кг | 14 |
