Полимерные шинные опоры на 330 кВ



Шинные опоры наружной установки типа ШОП-330-А предназначены для поддержания проводов (шин), в сетях переменного тока частотой до 60 Гц. Срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки на изоляторе; высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению; трекинго-эрозинная стойкость; высокие гидрофобные свойства; лёгкий вес; более стоек к актам вандализма; устойчив к ошибкам персонала при монтаже и эксплуатации. Шинная опора при нагрузках превышающих разрушающие НЕ ПАДАЕТ НА ЗЕМЛЮ, а только изгибается. Цена шинной опоры на базе современного полимерного изолятора типа ОСК меньше стоимости шинной опоры на фарфоровых изоляторах, при значительно более высоких эксплуатационных характеристиках.

Шинные опоры изготавливаются в климатическом исполнении УХЛ, категории размещения 1, при этом:
  • высота над уровнем моря не более 1000 м;
  • толщина корки льда не более 20 мм;
  • скорость ветра при гололеде до 15 м/с;
  • скорость ветра при отсутствии гололеда до 40 м/с;
  • верхнее значение температуры окружающего воздуха плюс 40°C;
  • нижнее значение температуры окружающего воздуха минус 60°C.
Окружающая среда невзрывоопасная, содержание коррозионно-активных агентов должно соответствовать атмосфере I и II

Расшифровка условного обозначения шинной опоры:
ШОП - Х1 - Х2 - Х3 УХЛ 1

ШОП - Товарный знак шинных опор ЗАО "АИЗ",
Х1 -номинальное напряжение в кВ,
Х2 - индекс обозначающий типоисполнение шинной опоры (А- для крепления одного провода),
Х3- степень загрязнения,
УХЛ - климатическое исполнение,
1- категория размещения.



Технические характеристики

Номинальное напряжение, кВ 330
Наибольшее рабочее напряжение, кВ 363
Испытательное напряжение полного грозового импульса, кВ 1175
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ 315
при удельной поверхностной проводимости слоя загрязнения, мкСм 30
Минимальная разрушающая сила на изгиб, кН, не менее 8
Минимальный разрушающий крутящий момент, не менее, кНхм 950
Длина пути утечки не менее, см 920
Наибольший пик номинального кратковременновыдерживаемого тока( ток электродинамической стойкости), кА 160
Допустимое тяжение шин в горизонтальной плоскости шинных опор в месте крепления шин, Н 1480
Кол-во проводов в шинодержателе 1

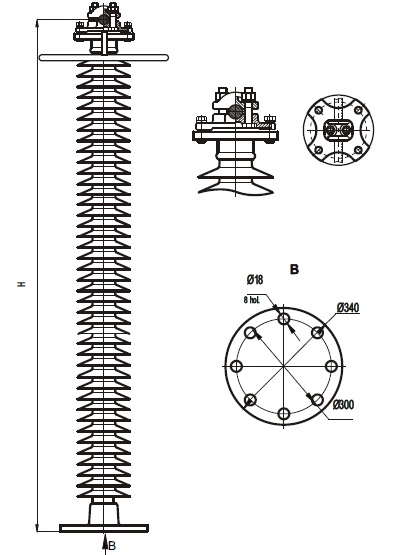

Установочный размер нижнего фланца, мм Ø300x8hol.,Ø18
Вес, кг 150
