Линейные штыревые изоляторы на 20 кВ

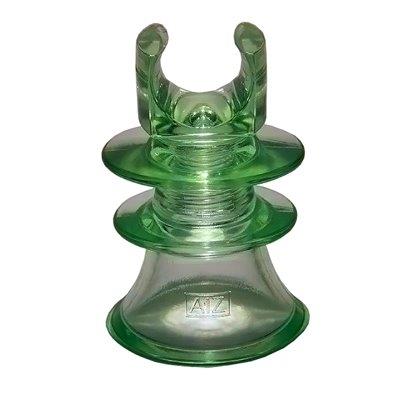

Изолятор ШТИЗ-20УО предназначен для использования на линиях электропередачи 6(10)кВ с защищенными проводами. Протяжка защищенного провода (ВЛЗ) на линии может осуществляться без использования раскатачных роликов. Протяжка ВЛЗ производится через отверстие в головке изолятора. Трубка в головке изолятора имеет разрез, через который провод закладывается в головку изолятора. Трубка проворачивается на 180 градусов предотвращая выпадение провода. После этого производится протяжка провода ВЛЗ.
Преимущество изоляторов из электротехнического стекла ШТИЗ-20УО над фарфоровыми ШФ-10, ШФ-20УО:
- исключение возможности падения изолятора и провода на землю;
- идентификация состояния изолятора по видимому разрушению юбки из закаленного стекла;
- более высокое значение выдерживаемой разрушающей нагрузки ( более чем в 2 раза);
- более высокое значение стойкости к динамическим ударам ( более 20 раз);
- отсутствие скрытых дефектов внутри изоляционного тела. Каждый изолятор проходит оптический контроль на отсутствие дефектов в силовом узле (головке) изолятора. В фарфоровом изоляторе невозможно визуально проконтролировать отсутствие дефектов в самом напряженном месте в головке изолятора;
- контроль изоляторов на угол поляризации проходящего света позволяет гарантировать стабильные электроизоляционные свойства, недостижимые в керамике;
- в теле стеклянных изоляторов со временем не появляются микротрещины, не происходит старение;
- точные размеры стеклянного изолятора, недостижимые у фарфорового в силу изменения их размеров во время высокотемпературного обжига;
- характеристики закаленного стекла выше фарфора, все подвесные изоляторы из стекла;
- простота монтажа провода на изолятор: провод монтируется зажатием прижимной планки двумя болтами.
Изолятор ШТИЗ-20УО предназначен для протяжки защищенного провода ВЛЗ без использования раскаточных роликов.
Тип изолятора | Механ. разруш. сила, КН, не менее | Диаметр (D), мм | Строит. высота, мм | Длинна пути утечки, мм | Масса, кг | Выдерживаемое напряжение, кВ, не менее | ||
импульсное | частотой 50 Гц под дождем | по уровню радио-помех | ||||||
ШТИЗ-20УО |
13
|
130
|
251±2 |
305
|
1,7 |
125
|
40
|
40
|
