Полимерные проходные изоляторы на 10 кВ
Проходные изоляторы типа ИППУ предназначены для изоляции и соединения токоведущих частей закрытых распределительных устройств с открытыми распределительными устройствами или линиями электропередачи, а также предназначены для прохода токоведущих элементов через стену или перекрытие, имеющие другой электрический потенциал. Изготавливаются по ГОСТ 20454-85 "Изоляторы проходные на напряжение свыше 1000В. Типы, основные параметры и размеры", ТУ 3494-015-59116459-07.
Расшифровка условного обозначения проходного изолятора:
ИППУ - Х1/Х2 - X3 - Х4Х5 УХЛ1
ИППУ - изолятор проходной полимерный усиленный,
Х1 - номинальное напряжение в кВ,
Х2 - номинальный ток, А;
X3 - минимальная разрушающая сила на изгиб, кН;
Х4 - типоисполнение проходного изолятора по фланцу и присоединительным размерам к шине;
Х5 - степень загрязнения по ГОСТ9920;
УХЛ - климатическое исполнение по ГОСТ 15150;
1 - категория размещения по ГОСТ15150.
Преимущества полимерных проходных изоляторов типа ИППУ:
- срок эксплуатации 25 лет, благодаря применению кремнийорганической изоляционной оболочки на изоляционном теле;
- устойчивая работа в условиях сильного загрязнения;
- высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому излучению;
- трекинго-эрозинная стойкость;
- высокие гидрофобные свойства;
- лёгкий вес;
- стойлость к актам вандализма;
- устойчивость к ошибкам персонала при монтаже и эксплуатации;
- отсутствие хрупкости и стойкость к динамическим ударным воздействиям, например при токах КЗ.

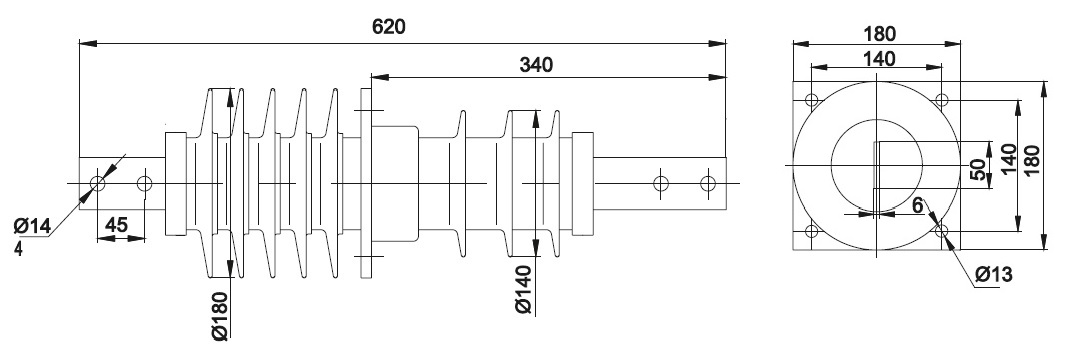

ИППУ-10/630-8 УХЛ1
Технические характеристики | Значение |
Номинальное напряжение, кВ | 10 |
Наибольшее рабочее напряжение, кВ | 12 |
Испытательное напряжение полного грозового импульса, кВ | 75 |
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ | 13 |
- при удельной поверхностной проводимости слоя загрязнения, мкСм |
30 |
Минимальная разрушающая сила на изгиб, кН, не менее | 8 |
Номинальный ток, А | 630 |
Длина пути утечки не менее, см | 35 |
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА | 16 |
Присоединительные размеры шин, мм | 45х2/Ø14 |
Установочный размер фланца изолятора, мм | 140х140,4/Ø13 |

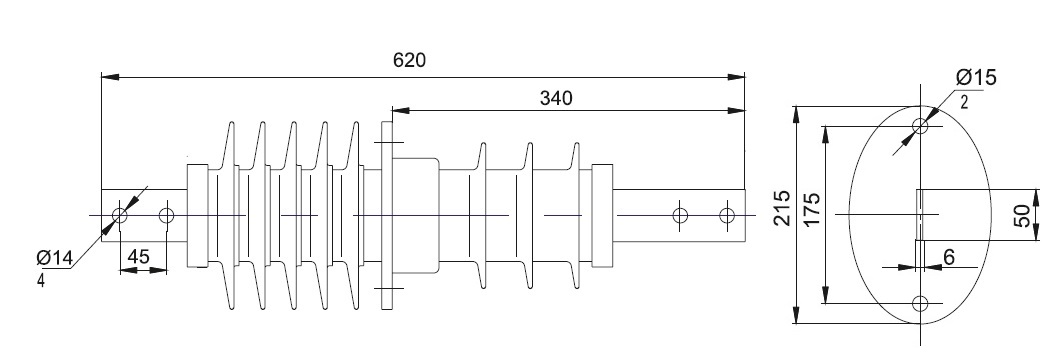

ИППУ-10/630-8-01 УХЛ1
Технические характеристики | Значение |
Номинальное напряжение, кВ | 10 |
Наибольшее рабочее напряжение, кВ | 12 |
Испытательное напряжение полного грозового импульса, кВ | 75 |
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ | 13 |
- при удельной поверхностной проводимости слоя загрязнения, мкСм |
30 |
Минимальная разрушающая сила на изгиб, кН, не менее | 8 |
Номинальный ток, А | 630 |
Длина пути утечки не менее, см | 35 |
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА | 16 |
Присоединительные размеры шин, мм | 45х2/Ø14 |
Установочный размер фланца изолятора, мм | 175х2/Ø15 |
