Монтаж изоляторов ШТИЗ-10Г и ШТИЗ-20Г УХЛ1



Руководство по монтажу штыревых стеклянных изоляторов типа ШТИЗ-10Г и ШТИЗ-20Г УХЛ1, предназначенных для крепления на штырь траверсы без использования полиэтиленового колпачка.

Монтаж изделия на штырь траверсы должен производиться в строгом соответствии с требованиями СНиП 3.05.06-85 Электротехнические устройства, Технического паспорта на изделие и проектной документации.

К монтажу изделия могут быть допущены лица, знакомые с его устройством и правилами монтажа, а также прошедшие соответствующий инструктаж по технике безопасности.

Во время работ с изоляторами (распаковка, монтаж на траверсу опоры ВЛЭП, осмотры, ремонты и т.п.) необходимо соблюдать меры предосторожности, обеспечивающие сохранность изоляторов, а также комплектующих, от повреждений.

Запрещается наступать на изолятор и подвергать его ударам. Чистка изоляторов стальным инструментом не допускается.

Перед монтажом изоляторов они должны быть тщательно осмотрены и отбракованы.

Монтаж изолятора на траверсу опоры ВЛЭП производить в следующей последовательности:

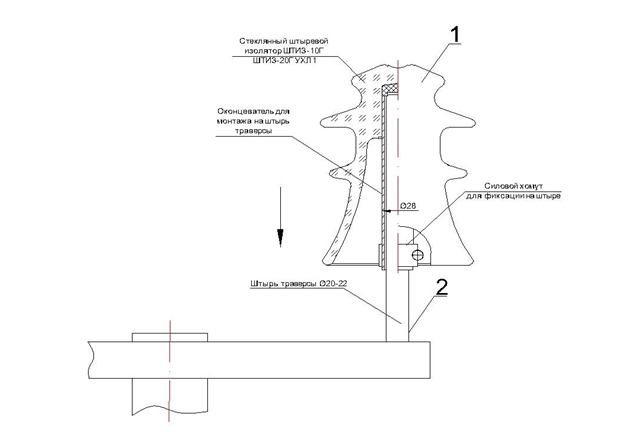

1.     Установить изолятор 1 на штырь 2 траверсы опоры ВЭЛП до упора:
Рис. №1:

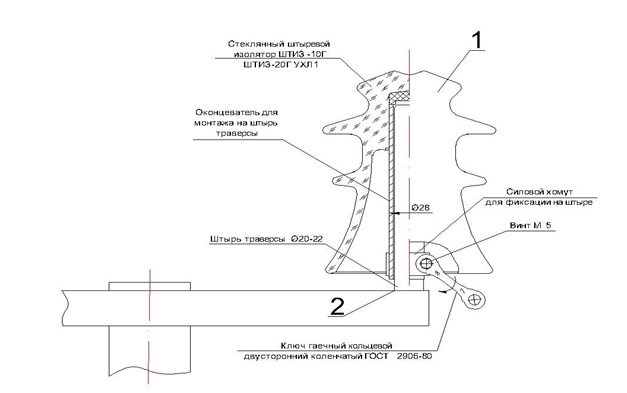

2.     Произвести затяжку винта силового хомута W26-28  (W23-25), при помощи ключа гаечного кольцевого двустороннего коленчатого  7х8 ГОСТ 2906-80.
Рис. №2

3. Произвести вязку провода магистрали ВЛ.
Крепление проводов на штыревых линейных изоляторах должно производиться в строгом соответствии с требованиями проектной документации и чертежей серии 5.407-145 Типовые крепления проводов ВЛ 0,38 - 20 кВ. Выпуск 1. Указания по применению. Рабочие чертежи.
Вариант 1.
Рис. №3. Простая проволочная вязка.

Вариант 2.
Рис. №4. Усиленная проволочная вязка (со скобой).

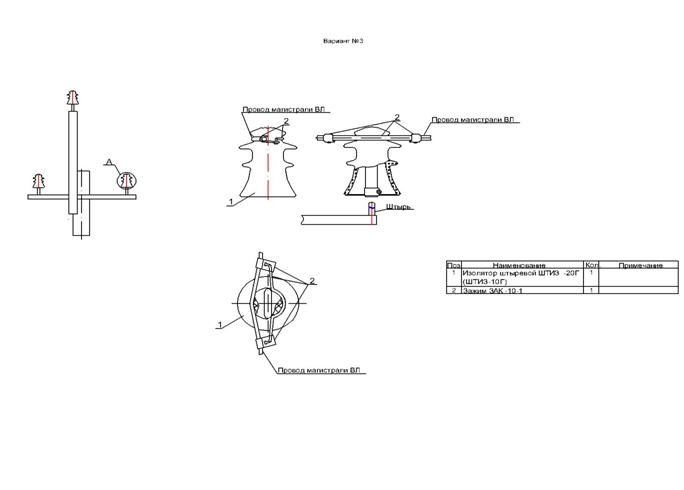

Вариант 3.
Рис.№5. Крепление провода антивибрационным зажимом.

Вариант 4.
Рис.№6. Крепление провода на головке изолятора.


Выбор варианта крепления провода производится в соответствии с проектной документацией.
