Монтаж изоляторов ШТИЗ-10Б и ШТИЗ-20Б УХЛ1



Руководство по монтажу штыревых стеклянных изоляторов типа ШТИЗ-10Б и ШТИЗ-20Б УХЛ1, предназначенных для крепления на штырь траверсы без использования полиэтиленового колпачка.



Монтаж изделия на штырь траверсы должен производиться в строгом соответствии с требованиями СНиП 3.05.06-85 Электротехнические устройства, Технического паспорта на изделие и проектной документации.



К монтажу изделия могут быть допущены лица, знакомые с его устройством и правилами монтажа, а также прошедшие соответствующий инструктаж по технике безопасности.



Во время работ с изоляторами (распаковка, монтаж на траверсу опоры ВЛЭП, осмотры, ремонты и т.п.) необходимо соблюдать меры предосторожности, обеспечивающие сохранность изоляторов, а также комплектующих, от повреждений.



Запрещается наступать на изолятор и подвергать его ударам. Чистка изоляторов стальным инструментом не допускается.



Перед монтажом изоляторов они должны быть тщательно осмотрены и отбракованы.



Монтаж изолятора на траверсу опоры ВЛЭП производить в следующей последовательности:

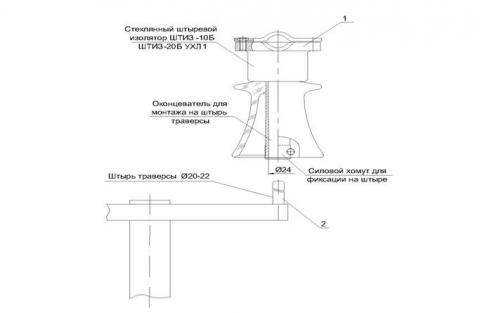

1.     Установить изолятор 1 на штырь 2 траверсы опоры ВЭЛП до упора:

Рис. №1:

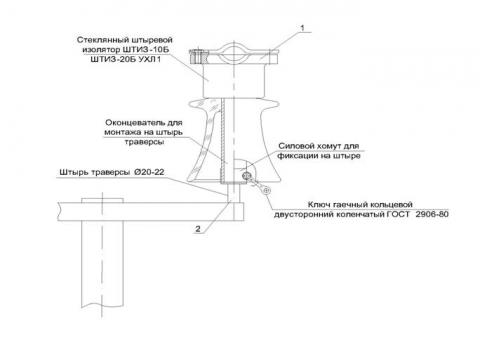

2.     Произвести затяжку винта силового хомута W26-28  (W23-25), при помощи ключа гаечного кольцевого двустороннего коленчатого  7х8 ГОСТ 2906-80.



Рис. №2

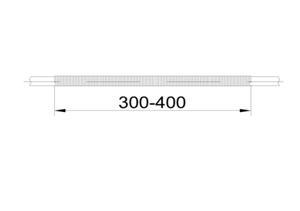

3. Произвести намотку бандажа из алюминиевой проволоки на участок монтируемого провода длиной 300-400 мм.

Рис. №3





4. Снять прижимную планку с оголовка.



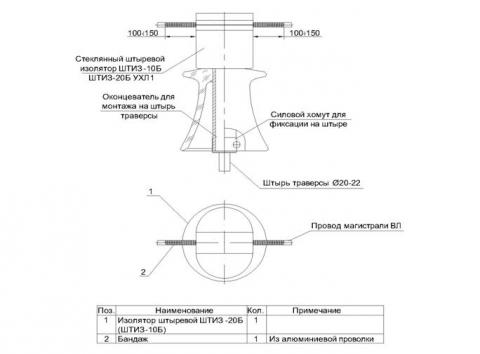

5.  Уложить монтируемый провод в ложемент оголовка изолятора (рисунок №4).



6. Установить на место прижимную планку и затянуть крепежные болты с усилием 20 Нм (рисунок №4).



Рис. №4. Укладка провода в ложемент.
