Шинные полимерные опоры ШОП-150-Ж..... УХЛ1

Полимерные шинные опоры на напряжение 150 кВ для алюминиевых труб жесткой ошиновки типа ШОП-150-Ж

ГОСТ Р 52082-03, ТУ3414-005-59116459-05

Общие сведения

Шинные опоры наружной установки типа ШОП предназначены для поддержания круглых алюминиевых шин жесткой ошиновки в открытых распределительных устройствах (ОРУ) напряжением 150 кВ переменного тока частотой до 60 Гц.

Шинные опоры изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15543.1-89 и ГОСТ 15150-69, при этом:

высота над уровнем моря не более 1000 м;
толщина корки льда не более 20 мм;
скорость ветра при гололеде до 15 м/с;
скорость ветра при отсутствии гололеда до 40 м/с;
верхнее значение температуры окружающего воздуха плюс 40°C;
нижнее значение температуры окружающего воздуха минус 60°C.

Окружающая среда невзрывоопасная, содержание коррозионно-активных агентов должно соответствовать атмосфере I и II по ГОСТ 15150-69.

Расшифровка условного обозначения шинной опоры:

ШОП - Х1 - Х2X3 - Х4 УХЛ 1

ШОП - товарный знак шинных опор,

Х1 -номинальное напряжение в кВ,
Х2 - индекс обозначающий типоисполнение шинной опоры (Ж-жесткое крепление алюминиевой круглой шины),
X3- условный диаметр алюминиевой шины,
Х4- степень загрязнения по ГОСТ9920,
УХЛ - климатическое исполнение по ГОСТ 15150,
1- категория размещения по ГОСТ15150

Варианты исполнения шинных опор

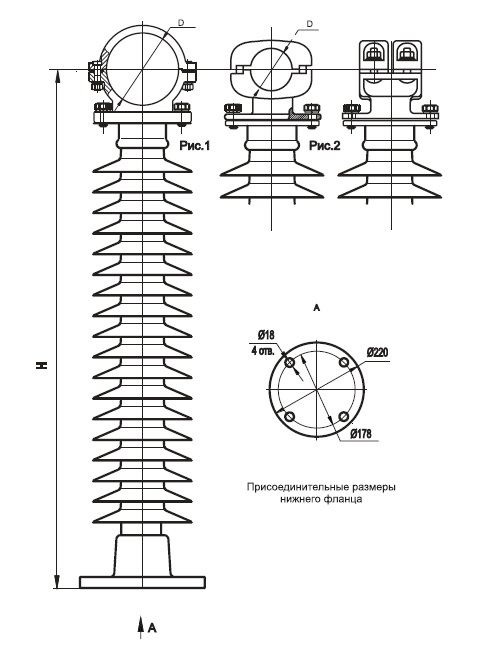

Марка шинной опоры жесткой ошиновки	Диаметр трубы жесткой ошиновки, мм	Условный диаметр круглой шины	Строительная высота, Н, мм	Масса, кг
ШОП-150-Ж30-4 УХЛ1	30/25	30	1679	30,1
ШОП-150-Ж40-4 УХЛ1	40/35	40	1679	30,2
ШОП-150-Ж50-4 УХЛ1	50/45	50	1680	30,5
ШОП-150-Ж70-4 УХЛ1	70/64	70	1690	30,8
ШОП-150-Ж80-4 УХЛ1	80/72	80	1698	32,0
ШОП-150-Ж90-4 УХЛ1	90/80	90	1702	32,3
ШОП-150-Ж100-4 УХЛ1	100/90	100	1714	32,6
ШОП-150-Ж110-4 УХЛ1	110/100	110	1720	32,7
ШОП-150-Ж120-4 УХЛ1	120/110	120	1722	33,3
ШОП-150-Ж130-4 УХЛ1	130/116	130	1735	35,3
ШОП-150-Ж140-4 УХЛ1	140/120	140	1740	35,3
ШОП-150-Ж150-4 УХЛ1	150/136	150	1750	36,4
ШОП-150-Ж170-4 УХЛ1	170/156	170	1770	37,5
ШОП-150-Ж200-4 УХЛ1	200/180	200	1790	41,5
ШОП-150-Ж250-4 УХЛ1	250/230	250	1815	47,5

Основные технические характеристики

Технические характеристики	Значение
Номинальное напряжение, кВ	150
Наибольшее рабочее напряжение, кВ	172
Испытательное напряжение полного грозового импульса, кВ	650
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии,кВ	150
- при удельной поверхностной проводимости слоя загрязнения, мкСм	10
Минимальная разрушающая сила на изгиб, кН, не менее	10
Минимальный разрушающий крутящий момент, не менее, кН*м	1
Длина пути утечки не менее, см	390
Наибольший пик номинального кратковременновыдерживаемого тока (ток электродинамической стойкости), кА	40
Допустимое тяжение шин в горизонтальной плоскости шинных опор в месте крепления шин, Н	1480
Установочный размер нижнего фланца, мм	Диам. 178* 4отв.диам.18

Шинные опоры изготавливаются на базе специальных изоляторов, разработанных для применения в шинных опорах. Специальные требования к изоляционной конструкции, предназначенной для поддержания шин жесткой ошиновки учтены в шинных опорах ШОП. Завод не рекомендует применение стандартных изоляторов в качестве изолирующего тела шинных опор. Шинные опоры ШОП предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах (РУ) электрических станций и подстанций переменного тока напряжением 6-220 кВ частотой 50 Гц. Изоляторы изготавливаются в соответствии с ГОСТ Р 52082-2003 "Изоляторы полимерные опорные наружной установки на напряжение 6-220кВ. Общие технические условия". Технические условия на шинные опоры ТУ 3494-005-59116459-0 "Шинные опоры жесткой ошиновки на напряжение 10-220кВ " разработанными и выпущенными ОАО"ФСК ЕЭС" с регистрацией в Госстандарте. Монолитный стержень в изоляционном теле шинных опор исключает возникновение внутренних разрядов и пробоя в отличие от труб заполненных пеной, а также утечки тока по внутренней полости и по стенкам трубы в следствие выпадения конденсата, в отличии от полых труб. Фланцы шинной опоры выполнены цельнолитыми из высокопрочных алюминиевых сплавов. Отсутствие сварных швов во фланцах позволяет применять изоляторы в условиях низких температур Сибири и крайнего Севера.

Преимущества Шинных опор ШОП-150-Ж.... УХЛ1

Срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки на изоляционном теле шинной опоры; высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению; трекинго-эрозинная стойкость; высокие гидрофобные свойства; лёгкий вес; более стоек к актам вандализма; устойчив к ошибкам персонала при монтаже и эксплуатации.

Шинная опора при нагрузках превышающих разрушающие НЕ ПАДАЕТ НА ЗЕМЛЮ, а только изгибается. Это исключает падение шин на землю и возможные травмы персонала.
