Зажимы ответвительные прессуемые типа ОА
Зажимы ответвительные прессуемые типа ОА
Для ответвления от магистральных алюминиевых и сталеалюминиевых проводов при ошиновке открытых распределительных устройств.
 |
 |
| Обозначение | Диаметр проводов, мм | Матрица опрессования | Размеры, мм | Масса, кг | ||||
| D | d min | d max | L | L1 | ||||
| ОА-10-1 | 4,5 | АШ-2А-7,8 | 10 | 5,0 | 5,75 | 95,0 | 60 | 0,022 |
| ОА-16-1 | 5,1-5,6 | АШ-2А-9,5 | 12 | 6,0 | 6,75 | 97,0 | 0,036 | |
| ОА-25-1 | 6,4-6,9 | АШ-2А-11,3 | 14 | 8,0 | 8,9 | 99,0 | 0,046 | |
| ОА-35-1 | 7,5-8,4 | АШ-2А-13,0 | 16 | 9,0 | 9,9 | 101,0 | 0,060 | |
| ОА-50-1 | 9,0-9,6 | АШ-2А-14,3 | 18 | 11,0 | 12,1 | 103,0 | 0,075 | |
| ОА-70-1 | 10,7-12,3 | АШ-2А-16,5 | 20 | 13,0 | 14,1 | 115,0 | 70 | 0,097 |
| ОА-95-1 | 13,5-14,0 | АШ-2А-18,2 | 22 | 15,0 | 16,1 | 117,0 | 0,110 | |
| ОА-120-1 | 15,4-15,8 | АШ-2А-20,8 | 25 | 16,3 | 17,8 | 130,0 | 80 | 0,170 |
| ОА-150-1 | 16,8-17,5 | АШ-23,4 | 28 | 18,0 | 19,1 | 133,0 | 0,230 | |
| ОА-185-1 | 18,8-20,0 | АШ-26,0 | 32 | 20,3 | 21,8 | 152,0 | 90 | 0,320 |
| ОА-240-1 | 21,6-22,4 | АШ-30,3 | 36 | 23,3 | 24,8 | 166,0 | 100 | 0,435 |
| ОА-300-1 | 24,0-25,6 | А-40,5 | 47 | 27,0 | 28,3 | 184,5 | 1,000 | |
| ОА-400-1 | 27,3-30,6 | А-45 | 52 | 31,5 | 33,1 | 209,0 | 120 | 1,300 |
| ОА-600-1 | 31,5-33,2 | А-51 | 58 | 34,5 | 36,1 | 245,0 | 140 | 1,890 |

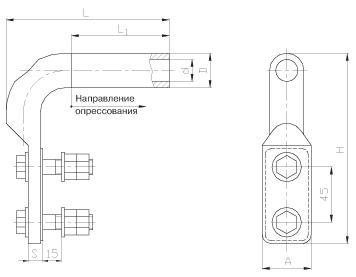

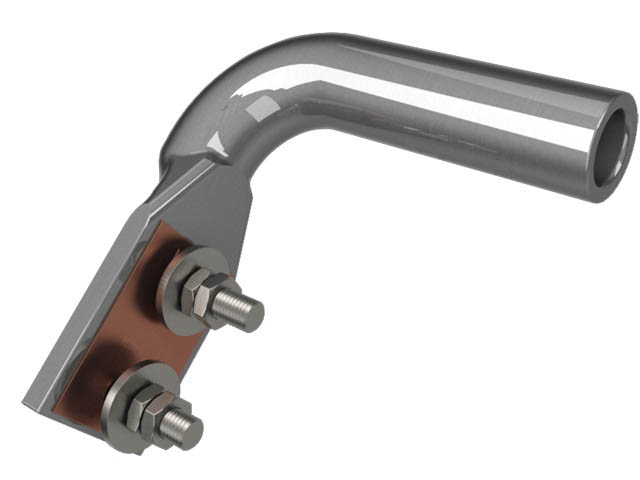

Зажимы ответвительные прессуемые типа ОА-120.
ОА -120-600Т-2 имеют термодинамическое покрытие контактной поверхности.
 |
 |
|
Обозначение |
Диаметр проводов, мм |
Матрица опрессования |
Размеры, мм |
Масса, кг |
||||||
|
A |
D |
d |
L |
L1 |
H |
S |
||||
|
ОА-120-2 |
15,4-5,8 |
МШ-2А-20,8 |
40 |
25 |
16,5 |
130 |
80 |
150 |
9 |
0,37 |
|
ОА-150-2 |
16,8-17,5 |
МШ-23,4 |
28 |
18,0 |
133 |
155 |
11 |
0,42 |
||
|
ОА-185-2 |
18,8-20,0 |
МШ-26,0 |
32 |
20,5 |
152 |
90 |
170 |
0,51 |
||
|
ОА-240-2 |
21,6-22,4 |
МШ-30,3 |
60 |
36 |
23,5 |
166 |
100 |
175 |
0,69 |
|
|
ОА-300-2 |
24,0-25,6 |
А-40,5 |
47 |
27,0 |
184,5 |
195 |
13 |
1,25 |
||
|
ОА-400-2 |
27,3-30,6 |
А-45 |
52 |
32,0 |
209 |
120 |
205 |
1,55 |
||
|
ОА-600-2 |
31,5-33,2 |
А-51 |
58 |
34,5 |
245 |
140 |
225 |
15 |
2,14 |
|
