Зажимы аппаратные прессуемые типа А2АП, А4АП, А6АП, 2А4АП, 2А6АП
Аппаратные зажимы относят к элементам контактной арматуры и применяются для алюминиевых и сталеалюминевых проводов при монтаже и ремонте распределительных устройств.

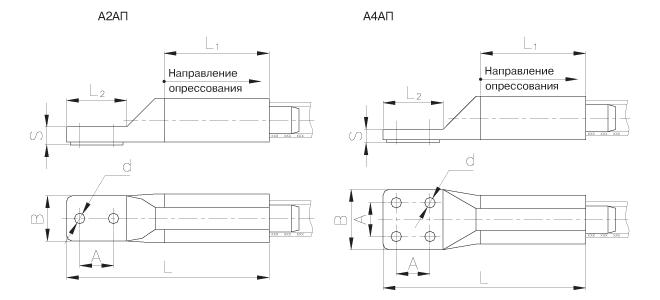

Зажимы аппаратные прессуемые типов А2АП, А4АП (с 2 и 4 отверстиями в контактной лапке)
Для присоединения одного алюминиевого полого провода к выводам аппаратов.
 |
 |
| Обозначение | Марка медного провода по ГОСТ 839-80 | Матрица опрессования | Размеры, мм | Масса, кг | ||||||
| A | B | d | L | L1 | L2 | S | ||||
| А2АП-500-2 | ПА-500 | А-59 | 45 | 60 | 14 | 270 | 140 | 80 | 21 | 1.08 |
| А2АП-500-2А | ПА-500 | 60 | 290 | 100 | 1.16 | |||||
| А2АП-640-1 | ПА-640 | МШ-70 | 380 | 200 | 25 | 2.11 | ||||
| А4АП-500-1А | ПА-500 | А-59 | 45 | 270 | 140 | 80 | 15 | 1.66 | ||
| А4АП-640-1 | ПА-640 | МШ-70 | 60 | 100 | 18 | 380 | 200 | 100 | 25 | 2.43 |
| А2АП-640-1А* | ПА-640 | АШ-70 | 60 | 14 | 380 | 7.99 | ||||
| А4АП-640-1А* | ПА-640 | АШ-70 | 100 | 18 | 380 | 8.6 | ||||
| * Зажимы повышенной надежности (с гибким вкладышем) | ||||||||||
_________________________________________________________________________________________________________________
Зажимы аппаратные прессуемые типов А6АП (с шестью отверстиями в контактной лапке)
Для присоединения одного алюминиевого полого провода к выводам аппаратов.
 |
 |
|
Обозначение |
Марка провода по ТУ 16-505-397-72 |
Матрица опрессования |
L |
Масса, кг |
|
А6АП-640-1 |
ПА-640 |
А-74 |
401 |
4.17 |
|
А6АП-640-1Б |
А-74 |
371 |
5.7 |
|
|
А6АП-640-2 |
400 |
7.5 |
||
|
А6АП-640-2Б |
А-74 |
380 |
5.7 |
|
|
А6АП-640-3 |
АШ-70 |
440 |
2.87 |
|
|
А6АП-640-3А* |
АШ-70 |
9.36 |
_________________________________________________________________________________________________________________
Зажим аппаратные прессуемые типа 2А4АП (с четырьмя отверстиями в контактной лапке)
Для присоединения двух алюминиевых полых проводов к выводам аппаратов.
 |
 |
| Обозначение | Марка провода по ГОСТ 839-80 | Матрица опрессования | Масса, кг |
| 2А4АП-500-1 Т(П) | ПА500 | А-59 | 5,44 |
_________________________________________________________________________________________________________________
Зажим аппаратные прессуемые типа 2А6АП (с шестью отверстиями в контактной лапке)
Для присоединения двух алюминиевых полых проводов к выводам аппаратов.
 |
 |
| Обозначение | Рис. | Марка провода | Матрица опрессования | Размеры, мм | Масса, кг | ||
| L | L1 | A | |||||
| 2А6АП-500-3 | 1 | ПА500 | А-59 | 470 | 140 | 15 | 6,65 |
| 2А6АП-500-4 | 2 | А-74 | |||||
| 2А6АП-640-1Б | 1 | ПА640 | 530 | 200 | 12 | 9,80 | |
| 2А6АП-640-2 | 2 | 13,3 | |||||
| 2А6АП-640-2Б | АШ-70 | 9,80 | |||||
