Полимерные проходные изоляторы на 10 кВ
Проходные изоляторы типа ИППУ предназначены для изоляции и соединения токоведущих частей закрытых распределительных устройств с открытыми распределительными устройствами или линиями электропередачи, а также предназначены для прохода токоведущих элементов через стену или перекрытие, имеющие другой электрический потенциал. Изготавливаются по ГОСТ 20454-85 "Изоляторы проходные на напряжение свыше 1000 В. Типы, основные параметры и размеры", ТУ 3494-015-59116459-07.
Расшифровка условного обозначения проходного изолятора:
ИППУ - Х1/Х2 - X3 - Х4Х5 УХЛ1
ИППУ - изолятор проходной полимерный усиленный,
Х1 - номинальное напряжение в кВ,
Х2 - номинальный ток, А;
X3 - минимальная разрушающая сила на изгиб, кН;
Х4 - типоисполнение проходного изолятора по фланцу и присоединительным размерам к шине;
Х5 - степень загрязнения по ГОСТ9920;
УХЛ - климатическое исполнение по ГОСТ 15150;
1 - категория размещения по ГОСТ15150.
Х1 - номинальное напряжение в кВ,
Х2 - номинальный ток, А;
X3 - минимальная разрушающая сила на изгиб, кН;
Х4 - типоисполнение проходного изолятора по фланцу и присоединительным размерам к шине;
Х5 - степень загрязнения по ГОСТ9920;
УХЛ - климатическое исполнение по ГОСТ 15150;
1 - категория размещения по ГОСТ15150.
Преимущества полимерных проходных изоляторов типа ИППУ:
-
срок эксплуатации 25 лет, благодаря применению кремнийорганической изоляционной оболочки на изоляционном теле;
-
устойчивая работа в условиях сильного загрязнения;
-
высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому излучению;
-
трекинго-эрозинная стойкость;
-
высокие гидрофобные свойства;
-
лёгкий вес;
-
стойлость к актам вандализма;
-
устойчивость к ошибкам персонала при монтаже и эксплуатации;
-
отсутствие хрупкости и стойкость к динамическим ударным воздействиям, например при токах КЗ.

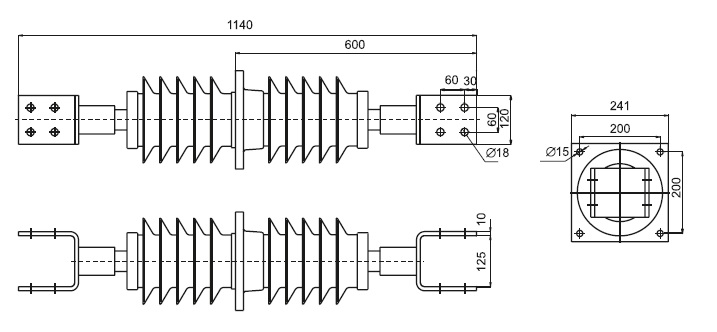

ИППУ-10/4000-30 УХЛ1
Технические характеристики | Значение |
Номинальное напряжение, кВ | 10 |
Наибольшее рабочее напряжение, кВ | 12 |
Испытательное напряжение полного грозового импульса, кВ | 75 |
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ | 13 |
- при удельной поверхностной проводимости слоя загрязнения, мкСм |
30 |
Минимальная разрушающая сила на изгиб, кН, не менее | 30 |
Номинальный ток, А | 4000 |
Длина пути утечки не менее, см | 80 |
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА | 80 |
Присоединительные размеры шин, мм |
60х60,8/Ø18 |
Установочный размер фланца изолятора, мм | 200х200,4/Ø15 |

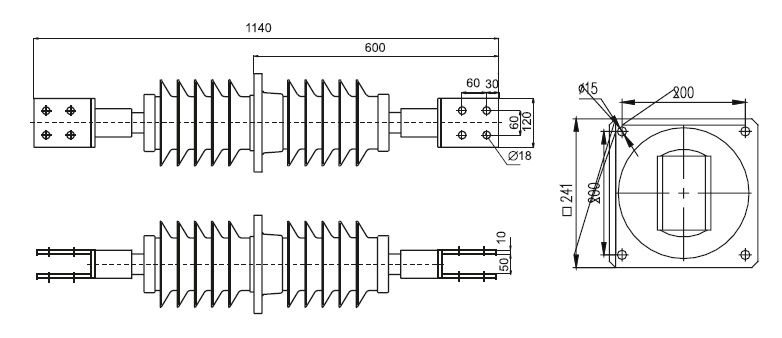

ИППУ-10/4000-30-01 УХЛ1
Технические характеристики | Значение |
Номинальное напряжение, кВ | 10 |
Наибольшее рабочее напряжение, кВ | 12 |
Испытательное напряжение полного грозового импульса, кВ | 75 |
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ | 13 |
- при удельной поверхностной проводимости слоя загрязнения, мкСм |
30 |
Минимальная разрушающая сила на изгиб, кН, не менее | 30 |
Номинальный ток, А | 4000 |
Длина пути утечки не менее, см | 80 |
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА | 80 |
Присоединительные размеры шин, мм |
60х60,8/Ø18 |
Установочный размер фланца изолятора, мм | 200х200,4/Ø15 |
