Монтаж изоляторов ШТИЗ-10А и ШТИЗ-20А УХЛ1

Руководство по монтажу штыревых стеклянных изоляторов типа ШТИЗ-10А и ШТИЗ-20А УХЛ1, предназначенных для крепления на крюк или штырь траверсы с помощью полиэтиленового колпачка.

Монтаж изделия на крюке или штыре траверсы должен производиться в строгом соответствии с требованиями СНиП 3.05.06-85 Электротехнические устройства, Технического паспорта на изделие и проектной документации.

К монтажу изделия могут быть допущены лица, знакомые с его устройством и правилами монтажа, а также прошедшие соответствующий инструктаж по технике безопасности.

Во время работ с изоляторами (распаковка, монтаж на траверсу опоры ВЛЭП, осмотры, ремонты и т.п.) необходимо соблюдать меры предосторожности, обеспечивающие сохранность изоляторов, а также комплектующих, от повреждений.

Запрещается наступать на изолятор и подвергать его ударам. Чистка изоляторов стальным инструментом не допускается.

Перед монтажом изоляторов они должны быть тщательно осмотрены и отбракованы.

Монтаж изолятора на траверсу опоры ВЛЭП производить в следующей последовательности:

1. Полиэтиленовый колпачок (рис. №1) представляет собой конус, полый внутри и с резьбой на наружной стороне для надежного соединения с изолятором.

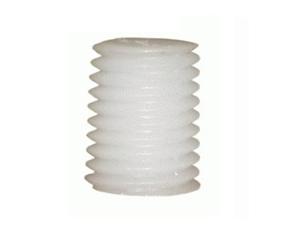

Рисунок №1. Полиэтиленовый колпачок.

2. Перед насадкой полиэтиленового колпачка на крюк или штырь траверсы необходимо колпачок разогреть, погрузив в нагретую до 80 - 90 ͦ С воду на 1-5 минут.

3. Нагретый полиэтиленовый колпачок насадить (натянуть) на крюк или штырь траверсы (рис. №2).

Запрещается:

набивать колпачок на штырь или крюк траверсы (рисунок №3);
использовать колпачок не надлежащего размера или неправильных размеров (не по ГОСТ); использовать колпачок марки, отличной от указанной в проектной документации;
использовать нестандартный штырь или крюк (периодическая арматура и т.д.), штыри и крюки размеров, отличающихся от указанных в проектной документации.

Рисунок №2 Рисунок №3

4. Вручную строго по резьбе, не допуская перекосов, до упора навернуть штыревой стеклянный изолятор на полиэтиленовый колпачок, насаженный на крюк или штырь траверсы, с моментом затяжки 17 Н*м!.

5. Для снятия возможных механических напряжений изолятора, навернутого до упора, осуществить отворот на 1/4 оборота.

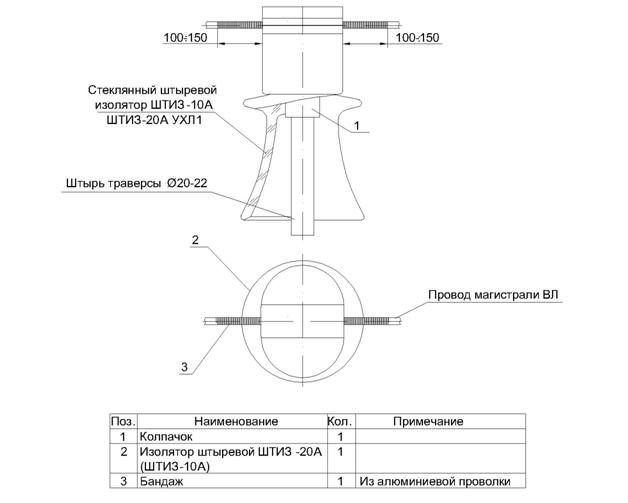

6. Произвести намотку бандажа из алюминиевой проволоки на участок монтируемого провода длиной 300-400 мм.
